400-600高温粉末涂料
400-600高温粉末涂料

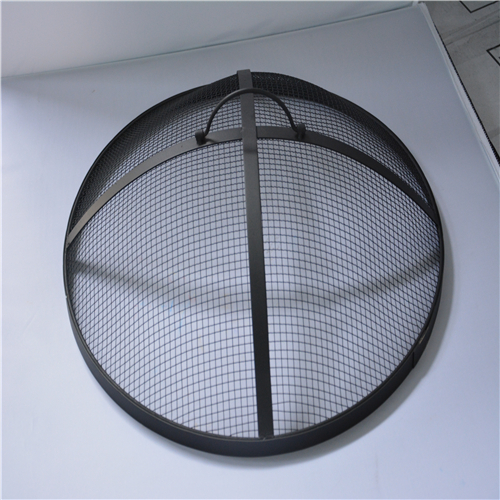

XT-400F耐高温粉末涂料物性参数及使用说明

本产品主要是用于喷涂耐温要求在400℃-500℃之间的金属类器皿(如烧烤炉、壁炉、烤箱、烤盘等),涂料固化成膜后,能在400℃—500℃的高温下长时间使用不开裂、不脱漆,目前是用于保护烧烤炉具等耐热产品正常使用的好涂料,高温粉末涂料的高利用率、高环保性是您的选择。

■涂料组成

涂料组成

甲基,苯基硅氧烷树脂

交联树脂

着色用颜料

填料

助剂



■涂料物性

物性参数

参考标准

细度∕目

 250-300

固含量%

100%

固化温度∕℃

230

固化时间∕分钟

15-20

理论涂布面积∕平方米㎡.KG

7-9



■涂层性能

检验项目

检验方法

检验结果

备注

光泽

60°光泽计

根据样板要求



硬度

三菱铅笔

≥2H



膜厚

测厚仪

50-70µ



密着

100/100方格

5次无脱落

3M胶

耐磨性

3M菜瓜布,1㎏力

≥100次



耐温性

400-500℃长时间烘烤

无开裂、无脱落



盐雾性

5%NaCI 72小时喷淋

合格





■使用方法

素材

素材前处理

喷涂电压

供粉气压

喷粉量

喷涂距离

铝铁、不锈钢

除尘、除油、除锈、磷化或喷砂

60~90KV

0.05MPa

100~200g/min

150~300mm



■其它注意事项。

1、使用前请搅拌均匀,并用150目滤网过滤。

2、工件喷涂前须除掉油迹、微尘等,以获得良好喷涂效果。

3、涂料在18℃—30℃温度存放下,可存放6个月

上海夏土新型材料有限公司

      XT-600F耐高温粉末涂料物性参数及使用说明

本产品主要是用于喷涂耐温要求在500℃-700℃之间的金属类器皿(如烧烤炉、壁炉、烤箱、烤盘等),涂料固化成膜后,能在600℃—700℃的高温下长时间使用不开裂、不脱漆,目前是用于保护烧烤炉具等耐热产品正常使用的好涂料,高温粉末涂料的高利用率、高环保性是您的选择。

■涂料组成

涂料组成

甲基,苯基硅氧烷树脂

交联树脂

着色用颜料

填料

助剂



■涂料物性

物性参数

参考标准

细度∕目

 250-300

固含量%

100%

固化温度∕℃

230

固化时间∕分钟

15-20

理论涂布面积∕平方米㎡.KG

7-9



■涂层性能

检验项目

检验方法

检验结果

备注

光泽

60°光泽计

根据样板要求



硬度

三菱铅笔

≥2H



膜厚

测厚仪

50-70µ



密着

100/100方格

5次无脱落

3M胶

耐磨性

3M菜瓜布,1㎏力

≥100次



耐温性

600-700℃长时间烘烤

无开裂、无脱落



盐雾性

5%NaCI 72小时喷淋

合格





■使用方法

素材

素材前处理

喷涂电压

供粉气压

喷粉量

喷涂距离

铝铁、不锈钢

除尘、除油、除锈、磷化或喷砂

60~90KV

0.05MPa

100~200g/min

150~300mm



■其它注意事项。

1、使用前请搅拌均匀,并用150目滤网过滤。

2、工件喷涂前须除掉油迹、微尘等,以获得良好喷涂效果。

3、涂料在18℃—30℃温度存放下,可存放6个月
